Исполнение 1	Исполнение 2	Исполнение 3



Монитор для анестезиологии и интенсивной терапии МАИТ-02 "Данко" является уникальной разработкой нашего предприятия. В основе монитора МАИТ-02 "Данко" лежат инновационные измерительные и информационные технологии, позволившие создать монитор действительно нового поколения. Ряд идей и технических решений, заложенных при разработке, был использован нашими конкурентами, включая известные зарубежные бренды. Кроме этого, при создании монитора был проанализирован и использован многолетний опыт эксплуатации врачами мониторов МАИТ-01 в различных ЛПУ. Все это позволило разработать и запустить в серийное производство монитор пациента с уникальными для российского рынка характеристиками и отличным соотношением цена - качество.

Серийное производство мониторов МАИТ-02 начато в 2009 году.

В 2018 году монитор МАИТ-02 модернизируется с целью предоставления потребителю больших возможностей в выборе комплектности монитора с одновременным его удешевлением. В 2019 году проводятся необходимые испытания модернизированного монитора МАИТ-02.

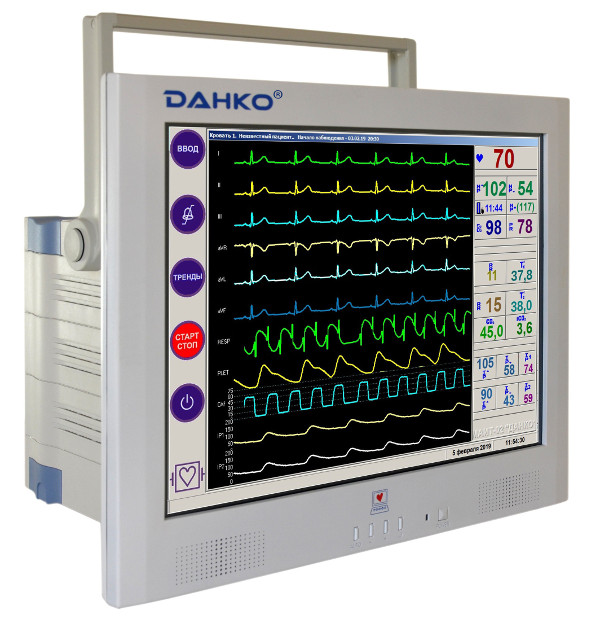

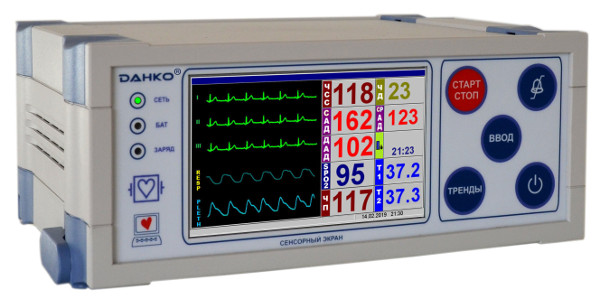

Отличительной особенностью монитора МАИТ-02 является наличие электронных блоков разных исполнений, которые имеют различный размер цветного сенсорного экрана - от 15 дюймов и менее. Это дает возможность потребителю выбрать для закупки вариант исполнения монитора с необходимым ему размером экрана и набором функций. Электронный блок исполнения 1 имеет экран размером 15 дюймов и предоставляет медицинскому персоналу максимум возможностей мониторирования, а также максимальный комфорт восприятия информации и управления прибором - как в операционном блоке, так и в отделении реанимации или палате интенсивной терапии. Жлектронные блок с меньшим размером экрана обеспечивает мобильность прибора во время его эксплуатации. Электронный блок с размером экрана 8 дюймов обеспечивает хорошую читаемость физиологических параметров и кривых с большого расстояния сохраняя при этом компактные размеры. Монитор с размером экрана 5 дюймов обладает исключительной компактностью и небольшим весом и поэтому может использоваться не только в отделении или операционном блоке, но и для транспортировки пациентов, Этот монитор имеет. высочайшую надежность и безотказность работы в самых тяжелых условиях его эксплуатации.

В мониторе МАИТ-02 использованы инновационные измерительные и информационные технологии, обеспечивающие надежность измерений и удобство работы с монитором.

Монитор МАИТ-02 по своим характеристикам во многом не уступает самым дорогим моделям мониторов таких известных фирм как PHILIPS и NIHON KOHDEN, а по ряду характеристик превосходит эти модели. При этом, стоимость обслуживания и ремонта мониторов МАИТ-02 существенно ниже.

ДАНКО - заргистрированный товарный знак. Авторские права - ООО "Медицинские системы"

НОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ
	Полностью цифровая пульсоксиметрия с возможностью мониторирования пациентов с низкой перфузией
	Специальная цифровая обработка сигнала ЭКГ без необходимости ручного переключения чувствительности каналов для корректного вычисления ЧСС
	Специальная цифровая обработка сигнала дыхания и режим ОБУЧЕНИЕ для автоматической настройки канала
	Возможность работы как с основным, так и с боковым потоком путем простого подключения нужного датчика к универсальному разъему (технология CAPNOSTAT)
	Интеграция с модулем измерения глубины наркоза и уровня седации по беспроводному каналу связи
НОВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
	Непревзойденное удобство управления монитором с помощью СЕНСОРНОГО ЭКРАНА и мощного ОКОННОГО интерфейса (технология Smart Touch Screen)
	Дружественный, Windows-совместимый оконный интерфейс, легко понятный и доступный большинству медицинского персонала
	Гибкая настройка экрана пользователем (набор параметров и кривых, цвета параметров и кривых и т.д.)
	Безбумажная технология сохранения и протоколирования данных c сохранением всех данных на внешнем USB флэш-диске с возможностью дальнейшего просмотра, распечатки и архивирования данных в виде файлов на ПК
	Электронный лист назначений, система фиксации событий (ввод препарата, процедура, капельница и т.д.) для эффектного лечения пациентов
	Возможность обновления версий ПО
	Беспроводное подключение к центральной станции (опция)





ECG (Электрокардиограмма) Кабель: 3/4/5* электродов Отведения: I, II, III, aVR, aVL, aVF, V* Диапазон отображения ЧСС: 0-300 уд/мин Абсолютная погрешность измерения ЧСС: ± 1уд/мин в диапазоне от 30 до 240 уд/мин Диапазон входных напряжений: от 0,1 до 5 мВ Защита от импульсов дефибриллятора * - опциональные исполнения	T (Температура) Метод измерения: термисторный Датчик: совместимый с YSI-400 Количество каналов: 2 Диапазон отображения температуры: 0-45 C Абсолютная погрешность датчика измерения температуры, не более: ± 0,1C в диапазоне от 32 до 42C Абсолютная погрешность канала измерения температуры, не более: ± 0,1C в диапазоне от 32 до 42C
RESP (Дыхание) Метод измерения: импедансный (с электродов ЭКГ) Выбор отведений для съема: RA или LA Диапазон отображения ЧД: от 0 до 150 мин-1 Абсолютная погрешность измерения ЧД: ± 2 мин-1 в диапазоне от 3 до 90 мин-1 Режим ОБУЧЕНИЕ для автоматической настройки распознавания дыхательных циклов Возможность изменения автоматической настройки Изменение масштабирования отображения сигнала по вертикали Скорость развертки канала дыхания: 6,25; 12,5; 25 мм/сек	CO2 (Капнография) Принцип измерения: инфракрасная спектроскопия Метод измерения: основной или боковой поток (в базовый комплект входит датчик основного потока) Диапазон измерения CO2: во вдыхаемом воздухе: от 0 до 50 мм.рт.ст. (от 0 до 6,58 %) в выдыхаемом воздухе: от 0 до 150 мм.рт.ст. (от 0 до 19,74 %) Абсолютная погрешность измерения СО2: ± 2 мм.рт.ст при давлении 0-40 мм.рт.ст ± 5 мм.рт.ст. при давлении 40-70 мм.рт.ст ± 8 мм.рт.ст. при давлении 70-100 мм.рт.ст не нормируется в диапазоне 100 – 150 мм.рт.ст
NIBP (Неинвазивное АД) Метод измерения: Осциллометрический Диапазон отображения давления в манжете: 0-300 мм.рт.ст. Погрешность измерения давления в манжете: абсолютная – 3 мм.рт.ст. от 20 до 150 мм.рт.ст. относительная – 2 % от 150 до 280 мм.рт.ст. Запуск измерителя АД с интервалом времени 3, 5, 10, 15, 30 60, 120 минут, непрерывно (5 мин)	IBP (Инвазивное АД) Метод измерения: прямое измерение давления Тип датчика: B.Braun Количество каналов: 2 Диапазон отображения IBP: от -50 до +300 мм.рт.ст Погрешность измерения: . абсолютная – ± 3 мм рт.ст. в диапазоне 10-150 мм рт.ст.; относительная – ± 2 % в диапазоне150-300 мм рт.ст. в остальном диапазоне не нормируется
SpO2 (Пульсоксиметрия) Метод измерения: неинвазивный, 2 длины волны Технология; полностью цифровая с возможностью измерения при низкой перфузии Диапазон отображения SpO2: 0-100 % Абсолютная погрешность измерения SpO2 : ± 2 % - в диапазоне значений SpO2 от 70 до 100 % ± 3 % - в диапазоне значений SpO2 от 50 до 69 % в остальном диапазоне не нормируется. Диапазон измерения ЧП: 30-240 уд/мин Абсолютная погрешность измерения ЧП:  2 уд/мин



Общие характеристики

Размеры: не более 450х380х250 мм Масса: 6 кг Дисплей: Сенсорный Диагональ 15” Разрешение 1024 х 768

Количество цветов более 4 млрд. (True Color) Стандарт безопасности: ГОСТ Р 50267 Касс защиты: II (не требует заземления) Тип защиты: CF Питание: 100-240V~50/60Hz, 50 ВА Монитор зарегистрирован в РФ и внесен в реестр средств измерений.



Примечание. Технические характеристики могут быть изменены в процессе плановой модернизации серийно выпускаемого изделия, а также при поставке изделия в соответствии с ТЗ заказчика



Дополнительные опции

В мониторе МАИТ-02 дополнительно могут подключаться (активироваться) программные модули, которые обеспечивают расчет и отображение дополнительных мониторируемых физиологических параметров пациента. Ниже в таблице приведены имеющиеся программные опции для расчета и мониторирования дополнительных параметров:

Программные опция	Рассчитываемые параметры
ecCO	Сердечный выброс
VPC	Число нарушений ритма сердца
ST	Смещение ST-сегмента

Для расширения функциональных возможностей помимо программных модулей к монитору МАИТ-02 могут подключаться дополнительные устройства и аппаратные модули (как собственной разработки, так и сторонних производителей). Эти устройства могут подключаться как к мультипараметрическим коннекторам, так и к универсальным USB портам ввода-вывода. Поэтому по специальному заказу монитор МАИТ-02 может укомплектовываться дополнительными функциональными модулями, датчиками и аксессуарами, расширяющими его функции. Для заказа специальных опций необходимо обратиться на наше предприятие и согласовать Техническое задание на установку дополнительных модулей и аксессуаров, обеспечивающих дополнительные функции, необходимые Заказчику.

Комплектности монитора МАИТ-02



* Используется внешний CSM модуль глубины наркоза, подключаемый к монитору МАИТ-02 по каналу беспроводной связи.

** Неонатальный комплект датчиков поставляется ДОПОЛНИТЕЛЬНО к основному (взрослому) комплекту. В дополнительный комплект входит универсальный оксиметрический датчик и неонатальная манжета (многоразовая).

В состав монитора МАИТ-02 могут входить такие устройства как USB флэш диск, манипулятор для дистанционного управления типа "трэкбол", источник бесперебойного питания и т.д. Потребитель может выбирать, какие из этих устройств будут поставляться в комплекте с монитором, а какие нет. Наличие дополнительных устройств в комплекте поставки МАИТ-02 позволяет увеличить функциональность монитора и расширяет возможности его применения. Например, приобретение манипулятора для дистанционного управления позволяет управлять монитором не только с помощью сенсорного экрана, но и на расстоянии до 1,5 метров. А приобретение источника бесперебойного питания обеспечивает не только работу при отключении электроэнергии, но и надежно защищает сам монитор МАИТ-02 от резких скачков и перепадов напряжения, которые как правило и выводят из строя дорогостоящее оборудование (даже если в нем есть встроенный аккумулятор, т.к. встроенный аккумулятор не обеспечивает такую защиту).

Монитор МАИТ-02 "Данко" выпускается с разным набором контролируемых параметров. Набор контролируемых параметров определяется номером комплектности. Это позволяет потребителю (врачам ЛПУ) самостоятельно определять какая комплектность монитора наиболее подходит для них. Следует учитывать, что выбранная комплектность монитора определяет не только набор поставляемых в комплекте с монитором аксессуаров, но и какие измерительные модули будут установлены в монитор МАИТ-02. Таким образом нельзя надеяться на то, что купив комплектность без оксиметрии, можно начать снимать параметры SpO2 и ЧП подключив отдельно приобретенный датчик оксиметрии к разъему датчика SpO2 на мониторе. Для облегчения заказа монитора МАИТ-02 с нужным набором периферийных устройств и нужным набором контролируемых параметров, при заказе необходимо указать вариант исполнения монитора и номер комплектности монитора. Вариант исполнения определяет размер и тип экрана, установленного в МАИТ-02, а комплектность - набор контролируемых параметров. Ниже приведены таблицы, определяющие варианты исполнения и комплектности МАИТ-02, которые можно указать при заказе. Обратите внимание, что в мониторе МАИТ-01 такие параметры как дыхание (ПГ, ЧД) являются опцией, а в мониторе МАИТ-02 он входят в базовые комплектации 4-7 и заказывать отдельно опцию дыхания нет необходимости.

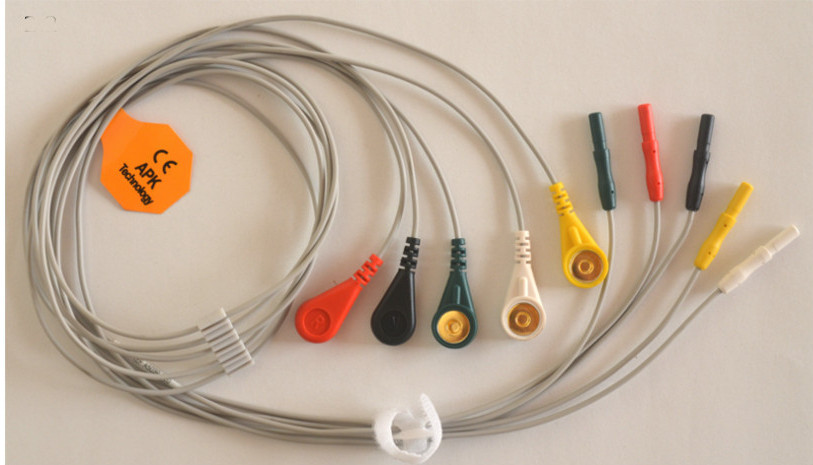

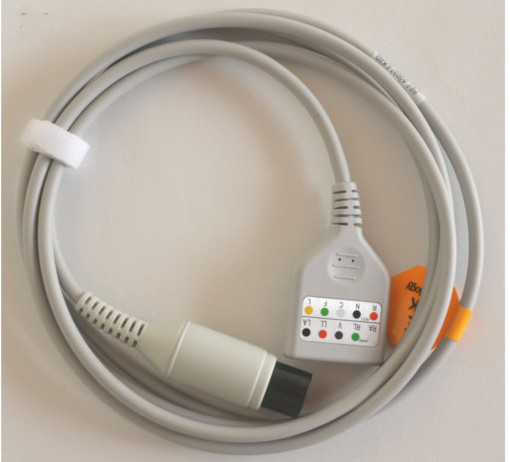

Кабель ЭКГ (США)	Держатели одноразовых электродов (съемные, вставляются в кабель ЭКГ) (США)	Манжета для измерения АД LD-CUFF - взрослые, детские, неонатальные (Сингапур)-

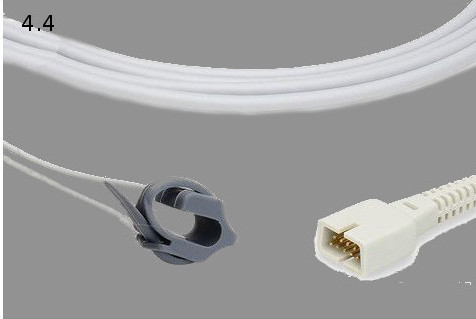

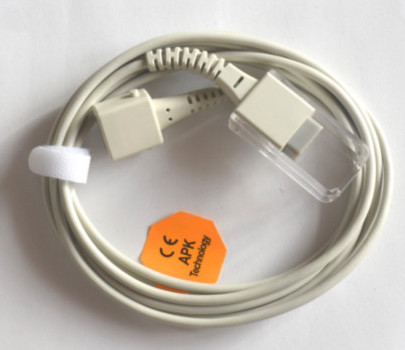

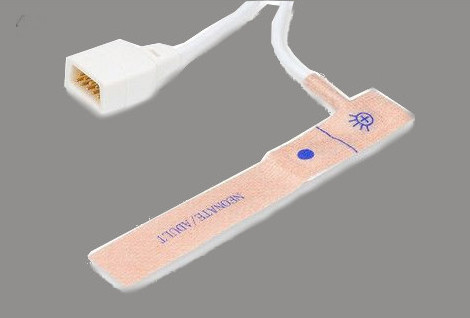

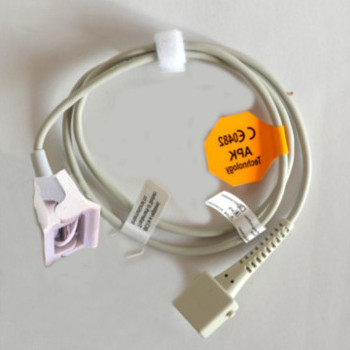

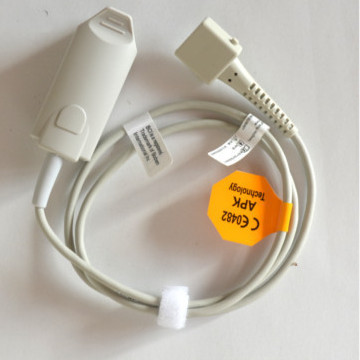

Датчик оксиметрический "прищепка" на палец BCI-3044 (вес пациента от 20 кг) (США)	Датчик оксиметрический универсальный на палец BCI-3043 (вес пациента от 3 кг) (США)	Удлинитель оксиметрического датчика

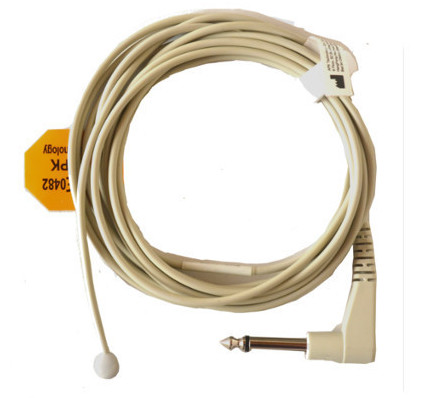

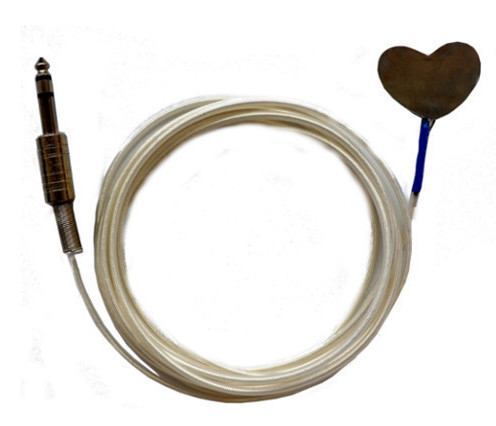

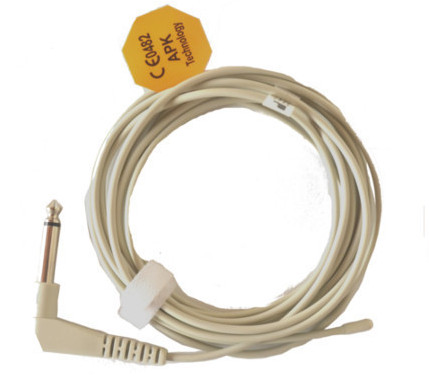

Датчик оксиметрический "прищепка" на палец BM-320 (вес пациента от 20 кг) (Корея)	Датчик оксиметрический универсальный на палец BM-620 (вес пациента от 3 кг) (Корея)	Датчик температуры EXACON - взрослый, детский, неонатальный (Дания)

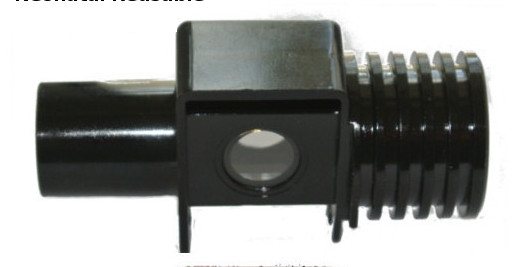

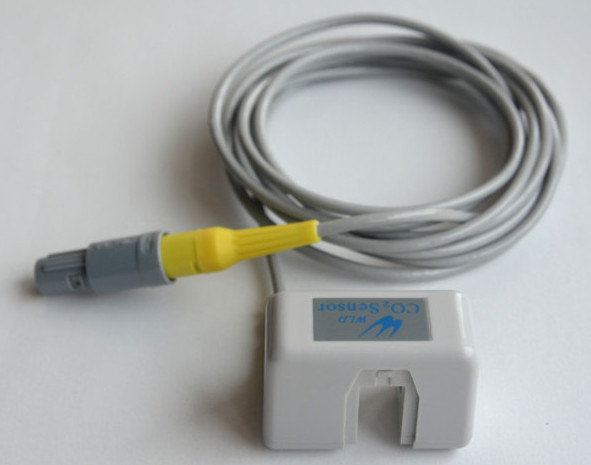

Датчик капнографии (США)	Воздушный адаптер (США)	Датчик инвазивного АД (Германия)



На заводе монитор МАИТ-02 укомплектовывается исключительно качественными узлами и оригинальными аксессуарами – кабель ЭКГ (США), датчик SpO2 (США), манжета АД (Сингапур), датчик температуры (Дания)., датчик капнографии (США), датчик инвазивного давления (Германия).

В зависимости от заказанной комплектности набор поставляемых датчиков может быть разным.

При заказе нового монитора при необходимости вы можете заказать любое количество дополнительных датчиков и аксессуаров..

При заказе кабеля ЭКГ для ремонта необходимо иметь ввиду, что держатели электродов ЭКГ заказываются отдельно от кабеля. Перед заказом кабеля ЭКГ для замены в мониторе требуется убедиться, что в замене нуждается именно кабель, а не держатели электродов. Непосредственно кабель ЭКГ выходит из строя существенно реже, чем держатели электродов.

Внимание.! Качественная работа монитора гарантируется только при использовании оригинальных датчиков и аксессуаров, поставляемых к монитору заводом-изготовителем. При использовании других типов датчиков (особенно пульсоксиметрии и температуры) монитор может работать некачественно или давать ложные показания. Совпадение разъема для подключения датчика к монитору не означает совместимость датчика, не говоря уже о качестве его работы и сроке службы. Остерегайтесь дешевых китайских подделок!
